Grundverbinder

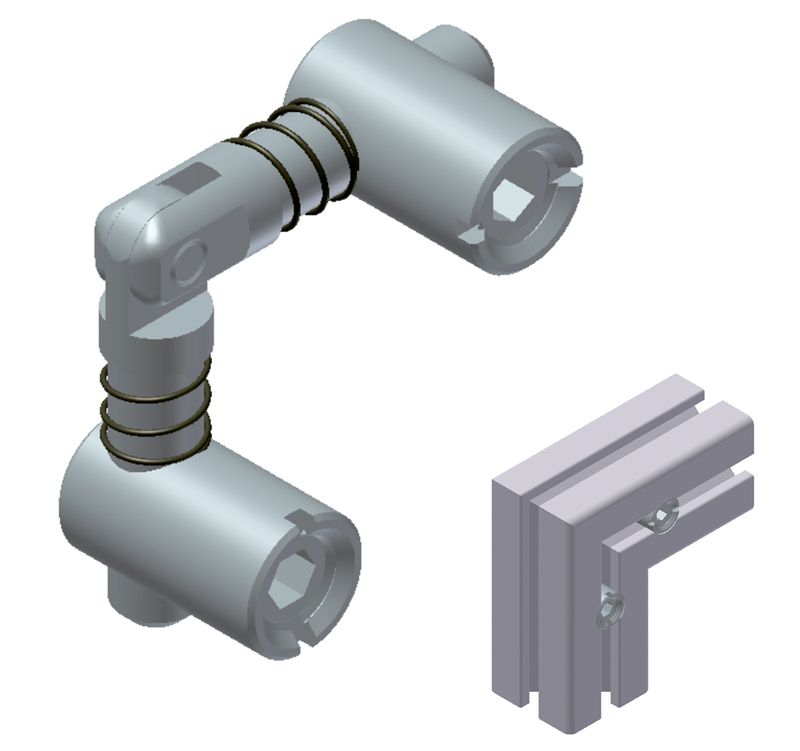

Gelenkverbinder (GGV-01) für Profilreihe 30 Nut 8K mit Kernloch Ø 10 mm
05.02245.00
Bestehend aus:
> Hammerbolzen
> Hülse
> Feder
> Gewindestift
| GGV-01 | |
| Werkstoff | Stahl, verzinkt |
| Farbe | silber |
| Nut | Nut 8K |
| Profilreihe | Profil 30 |
| Drehmoment | 10.0000 Nm |

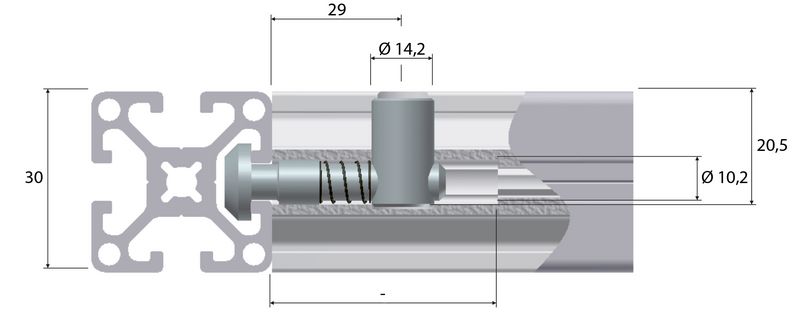

| Maß a | 29.0000 mm |
| Durchmesser b | 14.2000 mm |
| Durchmesser k | 10.2000 mm |
| Maß tb | 20.5000 mm |
Downloads
05-02245-00.dxf
