Grundverbinder

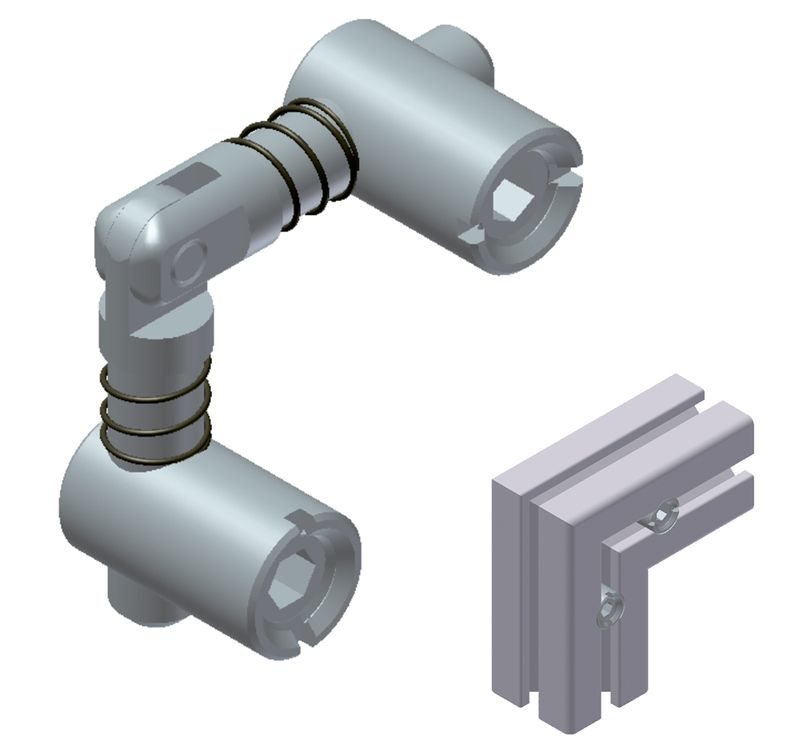

Gelenkverbinder (GGV-01) für Profilreihe 40 Nut 8

05.01585.00

Bestehend aus:


> Hammerbolzen

> Hülse

> Feder

> Gewindestift



GGV-01
Werkstoff Stahl, verzinkt
Farbe silber
Nut Nut 8
Profilreihe Profil 40
Drehmoment 12.0000 Nm

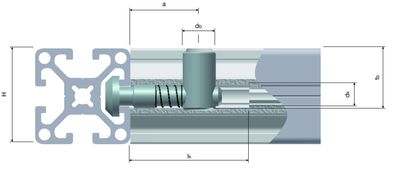

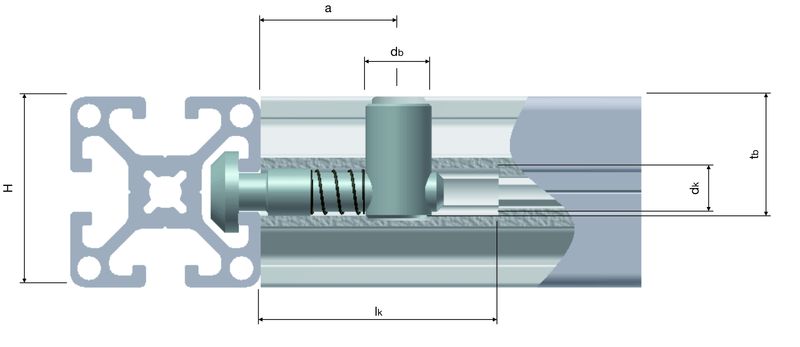

Maß a 29.0000 mm
Durchmesser b 14.2000 mm
Durchmesser k 10.2000 mm
Maß tb 26.0000 mm
Mik 45.0000 mm

Downloads

05-01585-in.sat
05-01585.sat
05-01585.stp
