Grundverbinder

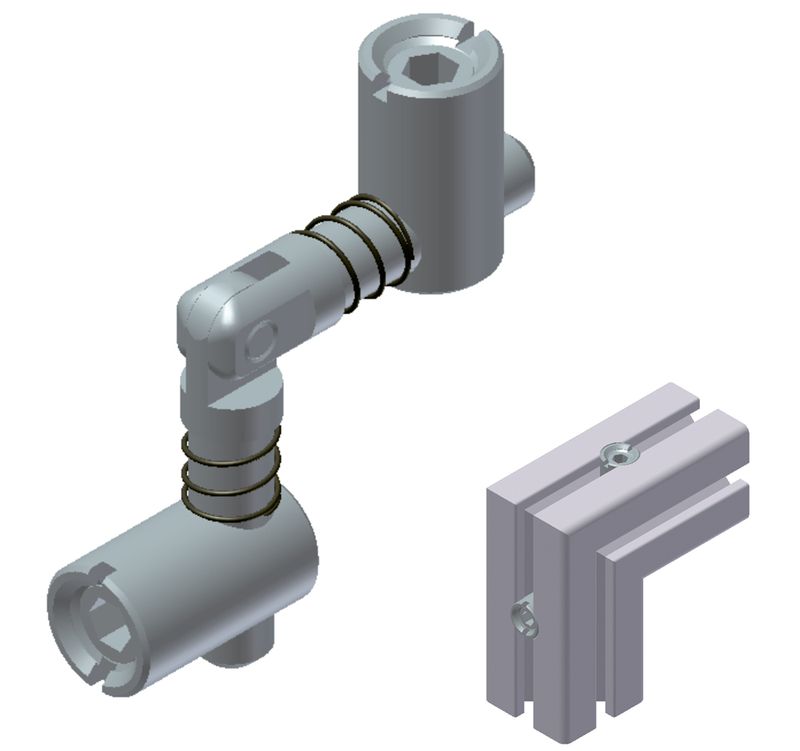

Gelenkverbinder (GGV-02) für Profilreihe 50 Nut 10
05.01555.00
Bestehend aus:
> Hammerbolzen
> Hülse
> Feder
> Gewindestift
| GGV-02 | |
| Werkstoff | Stahl, verzinkt |
| Farbe | silber |
| Nut | Nut 10 |
| Profilreihe | Profil 50 |
| Drehmoment | 13.0000 Nm |
| Maß a | 29.0000 mm |
| Durchmesser b | 16.2000 mm |
| Durchmesser k | 10.2000 mm |
| Maß tb | 32.5000 mm |
Downloads
05-01555-00.stp
05-01555-Draufsicht.dxf
05-01555_Sa-gestreckt.dxf
05-01555_Sa.dxf
