Grundverbinder

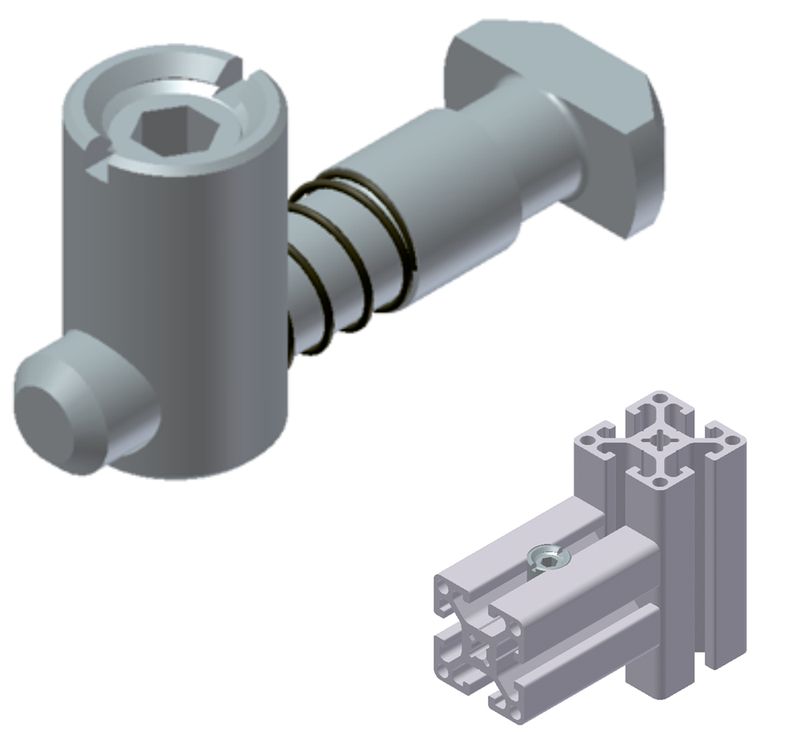

Grundverbinder (GV-02) für Profilreihe 45 Nut 10
05.01113.00
Bestehend aus:
> Hammerbolzen
> Hülse
> Feder
> Gewindestift
| GV-02 | |
| Werkstoff | Stahl, verzinkt |
| Farbe | silber |
| Nut | Nut 10 |
| Profilreihe | Profil 45 |
| Drehmoment | 38.0000 Nm |
| Maß a | 29.0000 mm |
| Durchmesser b | 16.2000 mm |
| Durchmesser k | 10.2000 mm |
| Maß tb | 30.0000 mm |
Downloads
05-01113-00.dwg
05-01113-00.dxf
05-01113-00.stp
